貼片電感疊層和繞線的區別，按照結構和工藝不同，貼片電感主要分為兩個大類：貼片電感疊層和繞線。它們有什么共同點？貼片疊層電感和繞線電感又有什么區別？下面小編分開來討論。

　　這兩種電感貼片電感疊層和繞線的區別有哪些呢？

　　我們分成兩部分來了解一下貼片疊層電感和繞線電感有4個共同點和5大區別。

　　貼片疊層電感和繞線電感有什么共同點？

　　1，功能共同點：共同具備電感器儲能，濾波，扼流等功能。

　　2，共同的貼裝方式：同屬貼片電感類別，適合表面貼裝

　　3，基本構成材料相同：核心結構仍是由繞磁芯的導線圈構成。

　　4，其他共同點：均具備較好的可靠性，耐熱性，適合于一般焊及回流焊

　　貼片疊層電感和繞線電感有什么共同點我們已經了解了，下面說說他們貼片電感疊層和繞線的區別。

　　貼片疊層電感與繞線電感的區別主要體現在5個方面：

　　生產工藝的區別：

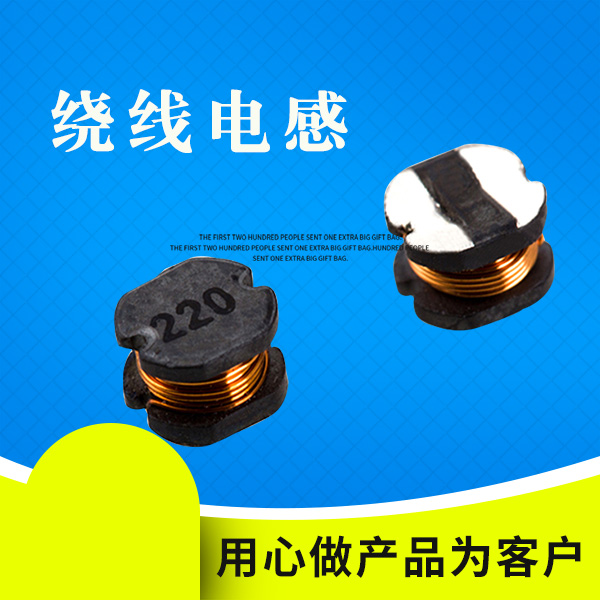

　　繞線貼片電感是基于傳統繞線電感生產工藝，將傳統的插件電感變換成貼片式封裝，同時減小了電感體積，安裝更方便；貼片疊層電感利用了多層印刷技術和疊層生產工藝制作。

　　結構區別：

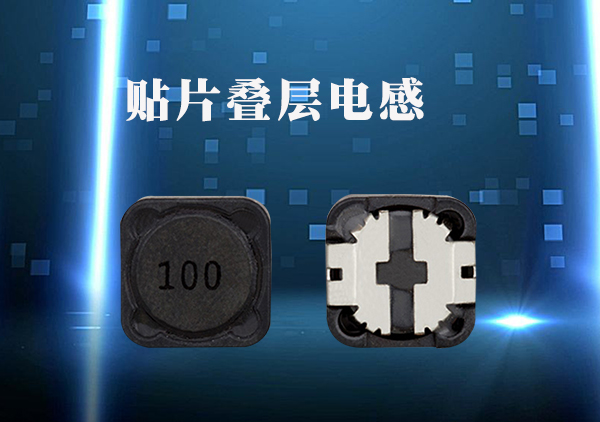

　　最明顯的區別是貼片疊層電感均包含磁屏蔽結構，因此無法直接看到導線，一般體積也比繞線貼片電感更小，更省空間；繞線貼片電感部分有磁屏蔽結構，部分沒有。相比來說，磁屏蔽結構使得疊層電感比繞線電感更不易受電磁干擾，并且對周圍元件的影響也更小，更小的體積也利于電子產品小型化及電感器的集中安裝。

　　電感性能的區別：

　　貼片疊層電感具有良好的磁屏蔽性、燒結密度高、機械強度好、但是電感精度，電感量范圍上不及繞線貼片電感。此外繞線電感具備高Q值，損耗小，可通過電流大等優勢。

　　電感價格的區別：

　　因為貼片疊層電感與繞線貼片電感在結構和工藝的區別，使得疊層電感生產難度更大，技術要求更高，因此不良更多，生產成本更高，價格比繞線電感貴。

　　其他區別：

　　貼片疊層電感的散熱性比繞線貼片電感好

　　貼片疊層電感和繞線貼片電感有4個方面共同點，在但電感生產工藝、結構、性能和價格方面有區別。概括起來說，貼片疊層電感是看不到線的，抗電感干擾能力、散熱性，節省安裝空間方面均比貼片繞線電感更好，不過繞線電感在耐電流、電感生產成本上略勝一籌，同時繞線電感比貼片疊層電感ESR值更高。
